Partenaires

SNECMA (St Quentin en Yvelines), 1 rue des Frères Farman, 78771 Magny-les-Hameaux
http://www.snecma.com/spip.php?rubrique288&lang=fr

SNECMA (Châtellerault), Z.I. Nord, rue Maryse Bastié, B.P. 129, 86101 Châtellerault Cedex
http://www.snecma.com/-chatellerault,281-.html

Description du projet

Suite au constat que la puissance de calcul disponible dans le périphérique mobile n’était pas suffisante (cf. billet précédent), il a été décidé de s’orienter vers des moyens plus conventionnels : ordinateur couplé à une caméra.

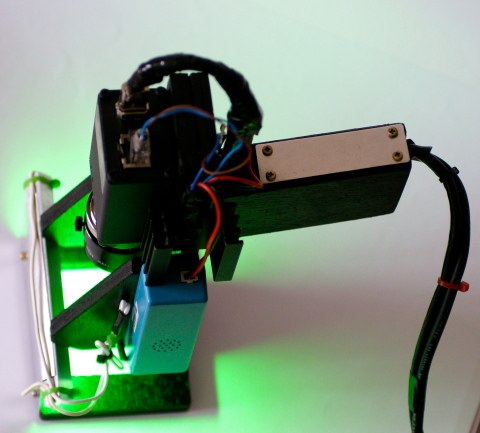

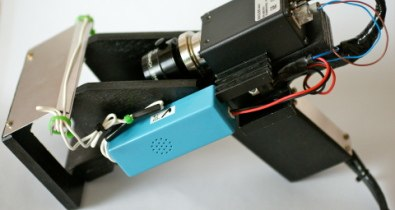

Nous sommes partis d’une caméra produisant des images 1280x1024 pixels, en niveaux de gris. Celle-ci est équipée d’une optique Schneider ouvrant à f/2.8 permettant de travailler à une distance d’une quinzaine de centimètres. Afin de s’affranchir des contraintes d’éclairage ambiant, un éclairage type néon a été rajouté. Il offre l’avantage de fournir une illumination très homogène, par rapport à une rampe de diodes électroluminescentes par exemple. Le tout est solidarisé, pour le prototype, par un châssis en bois, équipé d’une «gâchette» pour commander l’acquisition des images.

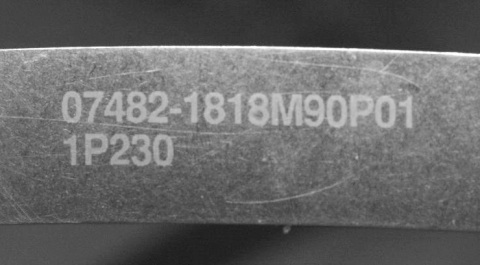

L’image ci-dessous montre un numéro acquis par ce prototype, sur une surface réfléchissante. Les chiffres ont une hauteur de 2 mm environ, le numéro supérieur s’étale sur 25 mm. Dans la réalité, ce numéro occupe 540 pixels de large.

La caméra est reliée au PC au moyen d’une interface IEEE1394, ce qui lui permet une cadence d’acquisition de près de 30 images/s. L’alimentation est externe (un simple adaptateur pour PC portable) et dessert également l’éclairage.
